聲屏障結構

聲屏障結構、聲屏障主要用於公路、高速公路、高架複合道路等噪聲源的隔聲降噪。在聲源和接收器之間插入一個設施，使聲波傳播具有顯著的附加衰減，從而減弱接收器所在區域的噪聲影響，稱為聲屏障。類型。材料。有各種各樣的風格。你見過什麽？

下麵小編就給大家介紹幾種不同的聲屏障結構：

一、金屬或金屬透明材料混合聲屏障。

金屬聲屏障或混合聲屏障一般由多個具有H形槽的鋼柱架和多個吸聲單元板組裝而成。吸聲單元板安裝在兩個相鄰鋼柱架的H形槽中。

金屬隔音屏由衝孔板、背板、龍骨支架、隔音棉、防水布等組成。

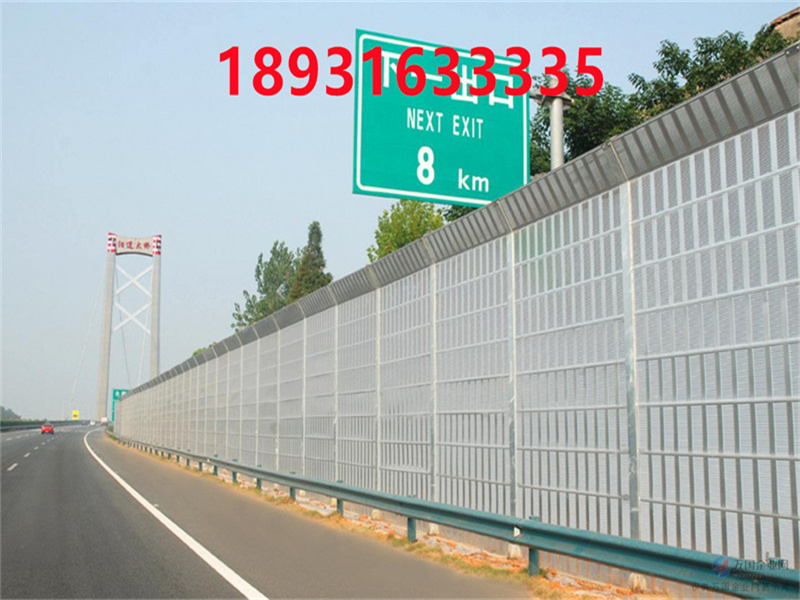

幾種常見的金屬聲屏障。

混合聲屏障一般是指金屬和透明部分的混合聲屏障，金屬部分可選擇彩色鋼板、鍍鋅板、鋁合金板等板，透明部分可選擇電腦耐久板、丙烯酸板或夾層鋼化玻璃，可選擇任何材料組合。

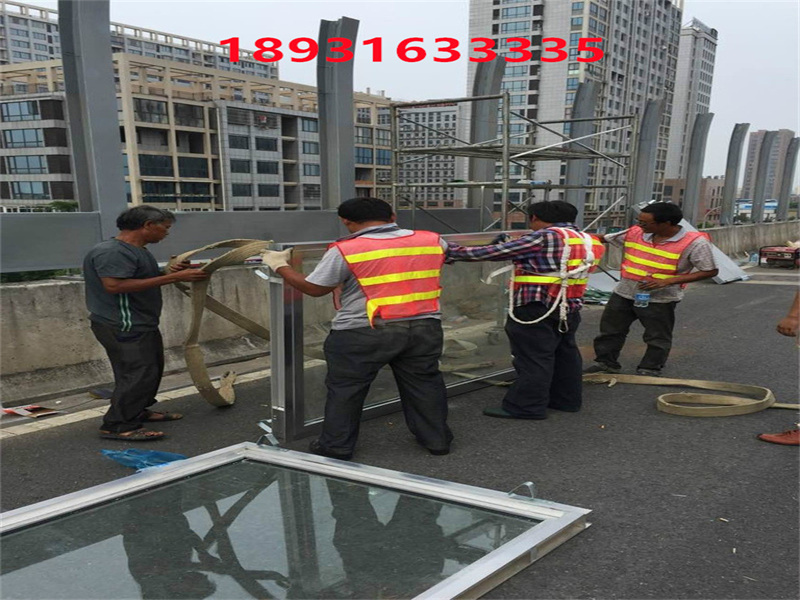

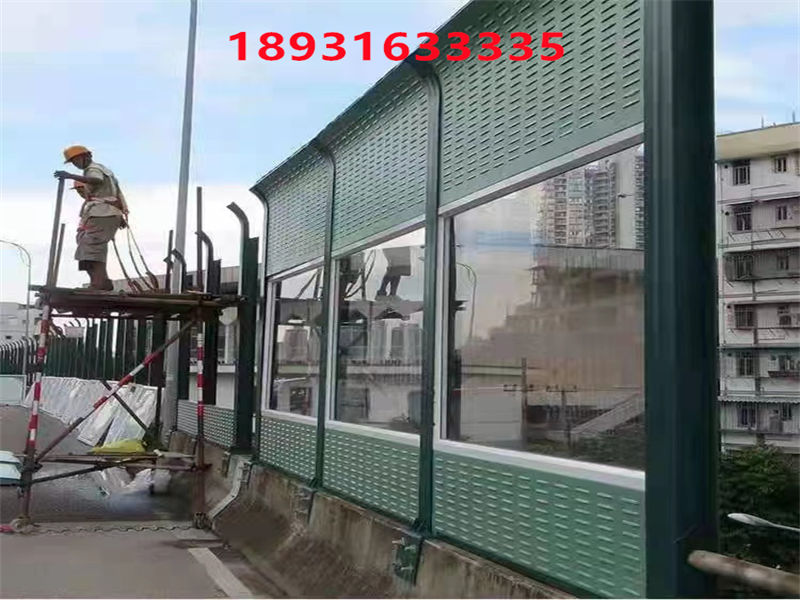

金屬透明混合聲屏障。

公路聲屏障對降噪有顯著影響。現在，在交通噪聲較大的商業區和居民區安裝聲屏障。為人們的生活、工作和學習提供安靜的環境。此外，聲屏障功能不僅考慮降噪，還考慮道路旁的景觀效果。為了不破壞周圍環境，聲屏障的造型功能多種多樣，以滿足不同的需求。

二、生態聲屏障。

生態聲屏障屏是近年來公路和鐵路聲屏障領域消耗增長最快的屏幕形式。其特點是：隔聲性能突出，計權隔聲量≥40dB；重量輕，表麵密度約50-80kg/㎡；屬於節能環保產品；具有良好的耐火性和耐腐蝕性。

1.水泥木屑聲屏障。

水泥鋸末聲屏障是一種高性能水泥基隔音板，由矽酸鹽水泥作為膠結材料，以木刨花（或棉杆、麻杆、豆杆、稻草等植物纖維）為增強筋材料，加入水和化學添加劑，經混合攪拌、氣流鋪裝、堆疊成型、蒸汽維護和人工幹燥製成。

2.廢輪胎複合吸聲屏障。

（1）材料和結構：以水泥混凝土壓縮麵板和廢輪胎為主要部件。沿輪胎表麵切割廢汽車輪胎（或自行車輪胎），平分兩半，然後將幾個處理後的外輪胎盤固定在聲屏障箱內，間隙填充玻璃纖維棉或多孔吸聲材料。麵向公路交通聲源的麵板采用穿孔水泥混凝土壓縮板，使聲能滲入箱內，背板采用10mm水泥混凝土壓縮板隔音，結構穩定，外觀美觀。屏幕支架可采用預製鋼筋混凝土柱或H型鋼柱，埋入水泥鋼筋挖樁基礎，固定屏幕，確保屏幕牢固、安全、耐久。

複合吸聲屏障的廢輪胎。

(2)廢輪胎複合吸聲屏障的特點。

a.低頻段吸聲較好，平均吸聲係數可達0.62；

b.主要原料價格低廉，生產方便，使聲屏障價格便宜；

c.抗壓強度≥4MPa，抗折強度≥2.5MPa；

d.箱內裝有廢輪胎，不易著火，防火等級達到B1級以上；

e.耐酸雨、耐潮濕、耐腐蝕、耐凍，使用壽命超過15年；

f.易於維護，無需人工維護。

3.直立混凝土隔聲屏障。

1)材料和結構材料：預製混凝土柱、混凝土預製板。前後種植綠色植物，以增加景觀的協調性。根據研究數據，10cm厚的混凝土預製塊的隔聲量達到33dB，防火性能好，使用壽命超過20年，可滿足聲學性能和安全性的要求。同時，成本低，可回收利用，屬於複合生態聲障。

直立混凝土隔聲屏障。

2)直立混凝土隔聲屏障的特點。

a.10cm厚的混凝土預製塊具有一定的隔音量，隔音量可達33dB。

b.該材料還具有良好的防火性能，使用壽命超過20年。

c.成本低，可回收利用，符合生態聲屏障。

三、傾斜土堤聲屏障。

（1）材料和結構材料：土工格柵和裝有壤土和草（或草皮）的網袋代碼固定，中間填充壤土。利用土工格柵與土壤的結合，可產生鋼筋複合結構，具有較高的抗壓和抗拉性能，土工格柵鋼筋通過防止拉伸破壞，提高土壤性能，施工後最終結構為柔性結構，允許基礎沉降不均（jun1）勻，結構不損壞，同時由於植被表麵形成，具有綠化美化效果，可發揮良好的隔音效果。結構：地麵部分采用土工格柵與土壤的結合，產生鋼筋複合結構。基礎部分采用柱下的獨立基礎。

傾斜土堤聲屏障。

(2)傾斜土堤聲屏障的特點。

a.土堤隔音效果好，成本低，景觀、綠化、經濟性突出。

b.占地麵積過大，僅適用於特定路段。

c.後期養護成本高，植被易枯死，水土易流失。

四、太陽能光伏聲屏障。

1.材料和結構。

材料:太陽能聲屏障試驗段主要由以下幾部分組成:(1)太陽能電池板、(2)照明部件(電光源及其附件)、(3)控製箱(電池+控製部件)、(4)數據集係統。

結構：太陽能聲屏障安裝在原聲屏障的基礎上，結構設計主要針對以下方麵：（1）太陽能電池板支架和H型鋼柱在自重和風荷載標準組合下的撓度；（2）太陽能電池板支架和H型鋼柱在自重和風荷載基本組合下的彎曲和剪切強度。穩定性計算；（3）化學錨栓抗拔力計算。

太陽能光伏聲屏障。

2.太陽能光伏聲屏障的特點。

a.耐候性好。產品具有耐水性、耐熱性、抗紫外線性，不會因雨溫變化而降低性能或異常質量。產品采用鍍鋅板包裹，耐候矽膠密封，太陽能電池板使用壽命25年，H鋼柱表麵鍍鋅外觀防腐壽命15年以上。

b.美觀可以結合多種形狀，與周圍環境協調。

c.在廠家加工成模塊化、施工現場安裝、維護和更新方便。

d.超細玻璃棉具有良好的防火性能不可燃，完全符合環保和防火規範的要求。

e.高強度結合我國不同地區的不同氣候條件，在結構設計中充分考慮風荷載。通過生產線壓製槽來增加強度。

五、景觀聲屏障。

景觀聲屏障是一種聲屏障，其主要作用是在隔音降噪的基礎上增加聲屏障本身的藝術設計，使其符合當前城市或城市的文化理念，促進某種精神。或者它獨立成為一條風景線，不僅有效地解決了城市噪音，而且為城市的美麗做出了貢獻。

六、砌體文化牆聲屏障。

（1）材料和結構聲屏障材料采用當地建築自製多孔磚砌塊，結構柱和條基礎采用鋼筋矽，屏幕表麵采用隔音文化石材料，美觀大方，經濟實用，但也具有豐富的當地氣體啟動。，與當地景觀融為一體。聲屏障采用直立、壓頂處理。砌體牆主體高3m，屏幕厚O.Lm。現場澆築條基礎和結構柱，條基礎和結構柱寬0.5m。聲屏障充分引入當地民間文化元素，實現聲屏障自然景觀與文化景觀的充分結合，具有良好的景觀效果；從環保角度來看，聲屏障材料主要為混凝土和廢物，對環境有一定的積極效益：從經濟角度來看，聲屏障材料來源豐富，價格低，運輸距離短，施工簡單，施工成本低。同時，聲屏障作為高速公路邊獨特的文化景觀，可以激發遊客對民間文化建設的興趣，促進該地區旅遊業的發展，具有潛在的巨大經濟效益。

大慶至廣州高速公路河南陽段吸音牆實例。

(2)砌體文化牆聲屏障的特點。

A.混凝土預製塊隔音性好，材料成本低，可回收利用，符合生態聲屏障。

b.該材料還具有良好的防火性能，使用壽命超過20年。

c.文化牆具有一定的吸聲效果，美觀大方，經濟實用，具有濃鬱的地方風味，與當地景觀融為一體。
